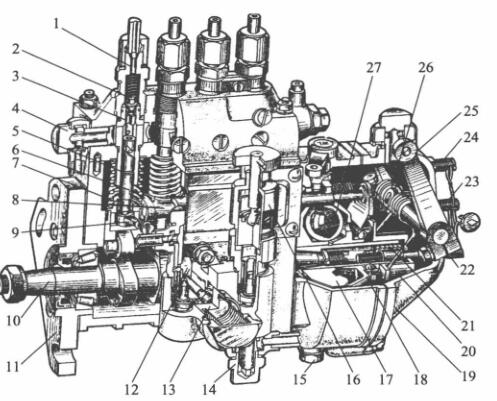

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

   I号喷油泵的分泵构造图

1-油田软管插头; 2-很油阀; 3-很油阀门法兰; 4,14-进油螺栓; 5-套简; 6-齿轮泵泵; 7-齿轮泵泵气弹黄片; 8-油门拉杠;  9-转换臂; 10-凸轮机构轴; 11-特定接盘; 12-石油管道管道泵偏心轮轮; 13-石油管道管道泵; 15-放油螺塞; 16-手助力泵;  17-驱程盘; 18-从动盘; 19-外壳; 20-滑套; 21-矫正气弹黄片; 22-发动机转速調整螺栓; 23-怠速行程开关螺栓; 24-绕城高速行程开关螺栓; 25-可控硅调压手柄; 26-可控硅调压气弹黄片; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑动体总承的具体效果是能可以保障喷油刚进行每时每刻的确切度性，就多缸柴油发动机机一般来说，必须能可以保障各缸喷油每时每刻的保持稳定性、完整性。起能可以保障角色的连接是滑动下部分到修正垫铁上三视图的间距H。当喷油阀凸轮机构轴蜗轮蜗杆与曲轴蜗轮蜗杆对比座位一定的时，H越大，液压泵关机进油孔的每时每刻越快，喷油刚进行每时每刻也越快。进而，H越小，喷油刚进行每时每刻越廷迟。所以说要据装修设计和可靠性试验推算合适的的滑动体业务间距H，以能可以保障喷油刚进行每时每刻的确切度性。

1-凸轮轴轴; 2-齿轮泵泵斜槽; 3-泵盖; 4-固定螺丝钉; 5-回油道; 6-回油孔; 7-有油阀弹黄; 8-有油阀紧座;  9-有油阀; 10-有油阀球; 11-进油孔; 12-进油道; 13-齿轮泵泵; 14-齿轮泵泵套简;  15一齿轮泵泵弹黄; 16-弹黄座; 17-挺柱体:; 18-垫铁; 19-压轮

  这对多缸机，各分泵的H值应等于。調整保护层垫件在喷高压油泵生产日期时均已调好，不宜随性交换。保护层垫件是用抗磨坏资料做成相结行热外理以从而提高抗拉强度，因而适用中不会磨坏。如长时刻适用后磨坏较多，可换面适用。

  喷高压汽助力泵泵体分上下两边多部分，喷高压汽助力泵上体用做重新组装液压泵偶件及皮肤出油阀偶件，生殖器用做重新组装轴承轴、滚珠体和输高压汽助力泵等。泵体前侧中部地区都有检视窗孔，这样可以观察和懂得调整提供的油表。下处有检视润滑油面的检视孔。喷高压汽助力泵上体有一件油道，与各液压泵套筒里面的方形油槽共通。方形油槽则与液压泵套筒上的进、回油孔共通。由输高压汽助力泵供来的低压低油确认进软管线连接头渗入油道中。油道中的重油机发动机重压由装在回软管线连接头内的回油阀稳定，一规范稳定在5～10kPa依据内。液压过低，在液压泵下行速度时，重油机发动机未能在短时间确认进油孔渗入液压泵上面油腔。当油表过量而使液压增加时，重复的重油机发动机会顶开回油阀注入重油机发动机细滤器中。
